Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A
  • Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A
  • Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A
  • Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A
  • Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A
Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A

Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A

Menşe yeri ÇİN
Sertifika CE/RoHS/UN38.3/MSDS/BIS
Model numarası 8S 20S 24S 24V 72V 200A LIFEPO4 BMS
Ürün Detayları
Diziler::
3s-30s
Uygulama::
Güneş enerjisi
Denge akımı::
22-33mA
Ortak bağlantı noktası::
EVET

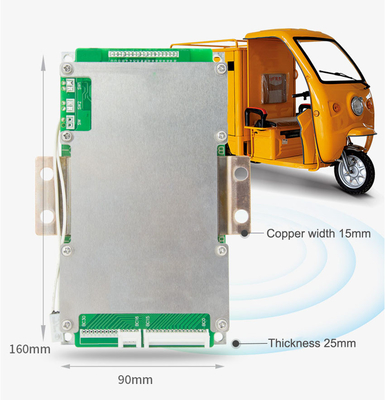

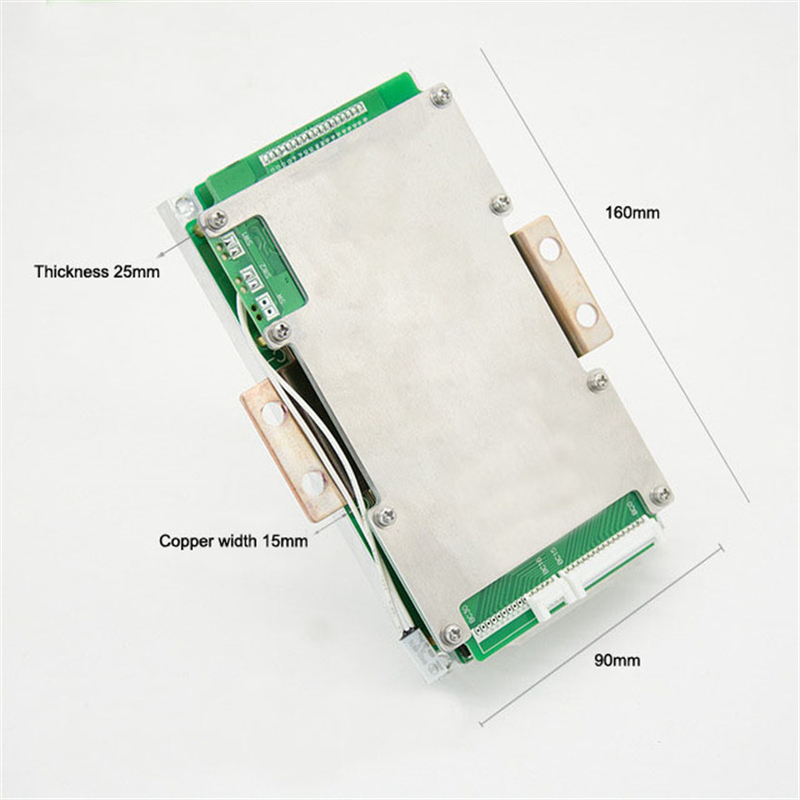

Boyut::
160*90*25mm
Deşarj akımı::
200A
Vurgulamak:

72V Lifepo4 Batarya Koruma Levhası

,

24S Lifepo4 Batarya Koruma Levhası

,

200A 24V Batarya Koruma Levhası

Ödeme ve Gönderim Koşulları
Min sipariş miktarı
1 BİLGİSAYAR
Fiyat
To be negotiated
Ambalaj bilgileri
ihracat karton kutu içinde paketlenmiş
Teslim süresi
Müzakere edilecek
Ödeme koşulları
T/T, Western Union, MoneyGram
Yetenek temini
100000 adet/ay
Ürün Açıklaması

8S 20S 24S 24V 72V 200A LIFEPO4 BMS Batarya Yönetim Sistemi Lityum Lifepo4 Batarya Koruma Levhası



Bu BMS, inverter, elektrikli bisikletler ve elektrikli motosikletler için pil paketleri için tasarlanmıştır.
lityum iyon, Li-polimer gibi farklı kimyasal özelliklere sahip lityum piller.Lityum demir fosfat vb. Koruma levhası güçlü yükleme kapasitesine sahiptir ve maksimum sürekli deşarj akımı 200A'ya ulaşabilir

● 3-30 hücre serisi koruma
● Şarj ve deşarj için çeşitli koruma fonksiyonları
● Aşırı akım deşarj, donanımın kısa devre koruması fonksiyonel süreçleri
● boşaltma kontrol anahtarını ve boşaltma sıcaklığı korumasının konumunu saklı tutar,
● Çok düşük statik akım tüketimi
● Şarj dengeleme işlevi içeren

Avantajlar:
1. Akıllı ve güçlü MOS, ithal IC, entegre çözüm.
2. Sıcaklık sensörü, korumalı kontrol anahtarı ile donatılmıştır.
3. Fabrika satışları, miktar arttıkça fiyat düşer.
4. Özelleştirmeyi destekleyin (PCB'nin boyutu / denge tellerinin ve çıkış hattının malzemesi ve uzunluğu / Alüminyum kabuk malzemesinin değiştirilmesi / parametreleri değiştirin / veri depolama işlevini artırın)

Koruma işlevi açıklaması
Aşırı şarj koruması:

Akü şarj durumundayken voltaj yükselmeye devam eder.Koruma levhası, herhangi bir hücrenin voltajının aşırı şarj koruma değerinden daha yüksek olduğunu tespit ettiğinde, koruma levhası hemen zamanlamaya başlayacaktır. Zaman aşırı şarj koruma gecikmesine ulaştığında, koruma levhası o anda şarj MOS tüpünü kapatacaktır. , tahsil edilemez.

Aşırı şarj koruması kurtarma:

Koruma panosunda aşırı voltaj koruması göründükten sonra, akü voltajı gidecek
Pilin statik veya deşarj durumu altında.Koruma panosu, her voltajın aşırı şarj korumasının kurtarma voltajından daha düşük olduğunu algıladığında, koruma panosu bir sinyal verir ve şarj etmek için şarj MOS tüpünü açar.

Aşırı deşarj koruması:

Akü deşarj durumundayken voltaj düşmeye devam eder.Koruma kartı, herhangi bir hücrenin voltajının aşırı şarj koruma değerinden düşük olduğunu tespit ettiğinde, koruma kartı hemen zamanlamaya başlayacaktır.Zaman aşırı deşarj koruma gecikmesine ulaştığında, koruma panosunun çıkış sinyali deşarj MOS tüpünü kapatacak, yük kilitleme devresi çalışacaktır, ancak şu anda deşarj olamaz.

Aşırı deşarj koruması kurtarma:

Koruma panosunda aşırı deşarj koruması göründükten sonra, akü voltajı
Pilin statik veya deşarj durumu altında yukarı çıkıyor.Koruma panosu, her voltajın aşırı deşarj korumasının kurtarma voltajından daha yüksek olduğunu tespit ettiğinde.Şu anda, yükü veya şarjı ayırın, koruma panosu bir sinyal verecek ve şarj etmek için şarj MOS tüpünü açacaktır.

Aşırı akım koruması:
Pil statik veya deşarj durumundayken, akım aniden yükselir.Koruma levhası, akımın aşırı akım koruma değerine ulaştığını tespit ettiğinde, koruma levhası o anda zamanlamaya başlayacaktır.Devredeki akım süresi aşırı akım koruma gecikme süresine ulaştığında, koruma panosunun çıkış sinyali deşarj MOS tüpünü kapatacak ve yük kilitleme devresi çalışacaktır.Şu anda tahliye yapılamaz.

Aşırı akım koruma kurtarma:
Koruma panosunda aşırı deşarj koruması göründükten sonra, deşarj MOS tüpü kapatılır ve döngüdeki akım 0 olur. Bu sırada yük bağlantısı kesilir veya şarj edilir, koruma panosunun çıkış sinyali açılır. Deşarj MOS tüpünü boşaltmak için.
Öğeler
Min.
Maks.
Birim
Açıklama
çalışma nemi
-20
+70
℃
Normal çalışma sıcaklığı aralığı
Depolama sıcaklığı
-40
+85
℃
Nem
Sürekli deşarj akımı
200A
Akım koruması üzerinden deşarj
2 ~ 3 kez sürekli deşarj akımı
+70
℃
Normal çalışma sıcaklığı aralığı
mosfet
<10mΩ
Şarj akımı
200A
şarj voltajı
Lifepo4 pil: seri*3.65V Li iyon pil: seri*4.2V



Aşırı şarj koruması:
Denge gerilimi:



Algılama voltajı: Lifepo4: 3,75±0,05V Li iyon: 4,25±0,05V
Başlangıç ​​voltajı: Lifepo4: ≥3.5V Li iyon: ≥4.18V



Algılama gecikme süresi: 500~1500mS
Kurtarma voltajı: Lifepo4: <3,5V Li iyon: <4,18V



Kurtarma voltajı: Lifepo4: 3.55±0.05V Li iyon: 4.15±0.05V
Denge akımı: 22-33mA



Aşırı deşarj koruması:
Aşırı akım koruması:



Algılama voltajı: Lifepo4: 2,2±0,1V Li iyon: 2,7±0,1V
Algılama akımı: 2 ~ 3 kez sürekli deşarj akımı



Algılama gecikme süresi: 4000~6000mS
Algılama gecikme süresi: 500~1500mS



Kurtarma voltajı: Lifepo4: 2,7±0,1V Li iyon: 3,0±0,1V
Kurtarma durumu: şarj cihazının bağlantısını kesin



Kısa koruma:
Sıcaklık koruması



Tetikleme koşulu: dış yük kısa devresi
Şarj deşarjı yüksek sıcaklık koruması: 75±5℃



Algılama gecikme süresi: 300~600uS




Kurtarma durumu: Yükü kaldır









Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A 0Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A 1Güneş Enerjisi için 24V 72V Lifepo4 Pil Koruma Levhası 8S 20S 24S 200A 2
