Akıllı Pil Koruma Kartı, BMS dengeleyicili 17S-24S 80A BT UART 60V 72V ile

Ürün ayrıntıları:

Menşe yeri:	ÇİN
Marka adı:	XUWEN
Sertifika:	CE,FCC,RoHS,UN38.3,MSDS
Model numarası:	Akıllı BMS Sistemi 17S-24S 80A

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 BİLGİSAYAR
Fiyat:	To be negotiated
Ambalaj bilgileri:	ihracat karton kutu içinde paketlenmiş
Teslim süresi:	Müzakere edilecek
Ödeme koşulları:	T/T, Western Union, MoneyGram
Yetenek temini:	100000 adet/ay

İletişim

Detaylı ürün tanımı

Voltaj::	60V 72V 84V	Akım::	80A
Ağırlık::	yaklaşık 0.05kg	uyumlu::	17S-24S Lifepo4 ve Li-ion pil takımı
Tip::	bms pcba	Yazılım::	Android ve IOS ile uyumlu
Vurgulamak:	80A Batarya Koruma Levhası , UART Batarya Koruma Levhası , Dengeleyicili 24S BMS

BT UART 60V 72V 84V Dengeleyici ile Akıllı BMS Sistemi 17S-24S 80A Pil Koruma Levhası

Ürün parametresi

Güç kaynağı : 10～90V

Uyku güç tüketimi: >50uA

SOC tahmin farkı: ±%5

Çalışma sıcaklığı: -40～85 ℃

Dengeli: 60mA

Hücre voltajı toplama aralığı: 0～5V

Farkı algılar: ±10mV FS

Toplam akü voltajı toplama aralığı: 10V～90V

Farkı algılar: ±100mV FS

Şarj ve deşarj akımı toplama aralığı: ＞500A

Farkı algılar: ±2 %

Çalışma gücü tüketimi: 1.5W'dan az

Sistem başlatma yöntemi: Harici pasif anahtarlama sinyali

Sıcaklık toplama aralığı: -40～125℃

Farkı algılar: ±1℃

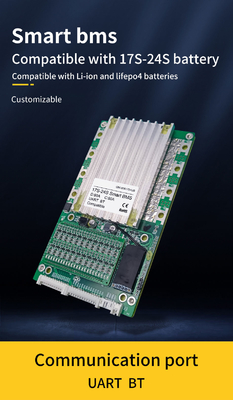

İletişim yöntemi: 1 UART seri bağlantı noktası, Modbus protokolünü destekler

Önerilen parametreler

li-iyon

➤Şarj kesildi

Voltaj algılama: 4.25V

Gerilim bırakma: 4.15V

Algılama gecikmesi: 1000mS

➤Deşarj kesildi

Voltaj algılama: 2,7 V ± 0,1V

Gerilim bırakma: 2.9V ± 0.1V

Algılama gecikmesi: 1000mS

➤Şarj voltajı

17S 18S 19S 20S 21S 22S 23S 24S * 4.2V

➤ Boşaltma akımı

80A

➤Şarj akımı

80A

Lifepo4

➤Şarj kesildi

Voltaj algılama: 3.65V

Gerilim bırakma: 3.55V

Algılama gecikmesi: 1000mS

➤Deşarj kesildi

Voltaj algılama: 2,4 V

Gerilim bırakma: 2.6V

Algılama gecikmesi: 1000mS

➤Şarj voltajı

17S 18S 19S 20S 21S 22S 23S 24S * 3.6V

➤Kısa devre kesme

Harici yük kısa devre

Algılama gecikmesi: 250μS

Serbest bırakma yöntemi: Yükü ayırın

➤Aşırı akım kesme

80A × 1.5-2.5 kez

Gecikme: 3000mS

Serbest bırakma yöntemi: Yükü ayırın

➤Dengeli açılma fark basıncı: 0.03V-0.05V

➤Sıcaklık kesildi

Şarj ve deşarj: ≥75 ℃

Kurtarma sıcaklığı: ＜50℃

Ayar aralığı: -20℃ ila 85℃

Ürün avantajları:

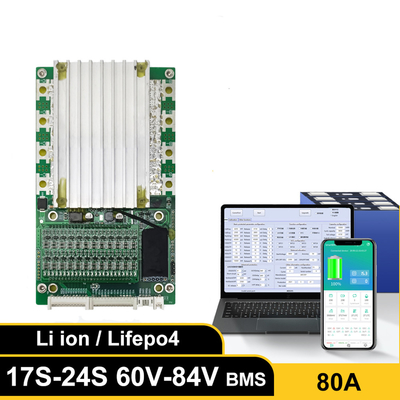

1. Bluetooth modüllü BMS, Telefondaki pil parametrelerini görüntülemek için kullanılabilir (Android ve IOS ile uyumludur)

2. İhtiyaçlarınıza göre kendi uygulama sistemi programınızı da geliştirebilirsiniz.Orijinal iletişimi sağlayabiliriz

protokol.

3. BMS'nin ana koruma fonksiyonları şunlardır: aşırı şarj koruması, aşırı deşarj koruması, aşırı akım koruması, denge

koruma, kısa devre koruması, NTC sıcaklık kontrol koruması, vb.

4. APP yazılımı, donanım ve yazılım parametrelerini ayarlayabilir.

5. Li-ion ve Lifepo4 pil takımı ile uyumludur.

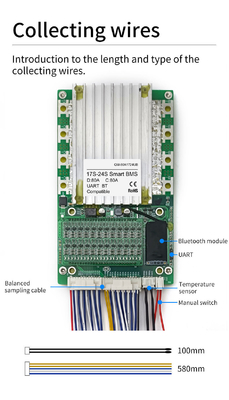

6. 17S-24S lityum pil takımı ile uyumlu olabilir.Dengeli kablonun uzunluğu yaklaşık 580 mm'dir.üzerinde işaretler var
B-, B1+, B2+……B16+, B+ gibi her kablo.Bu, kaynak kabloları için çok uygun bir tasarımdır.

7. Statik denge: 0,03V-0,05V arasındaki akü voltajı farkını ayarlamak, denge işlevini otomatik olarak açacaktır.

Terazi açıldığında, bir LED denge ışığı olacaktır.

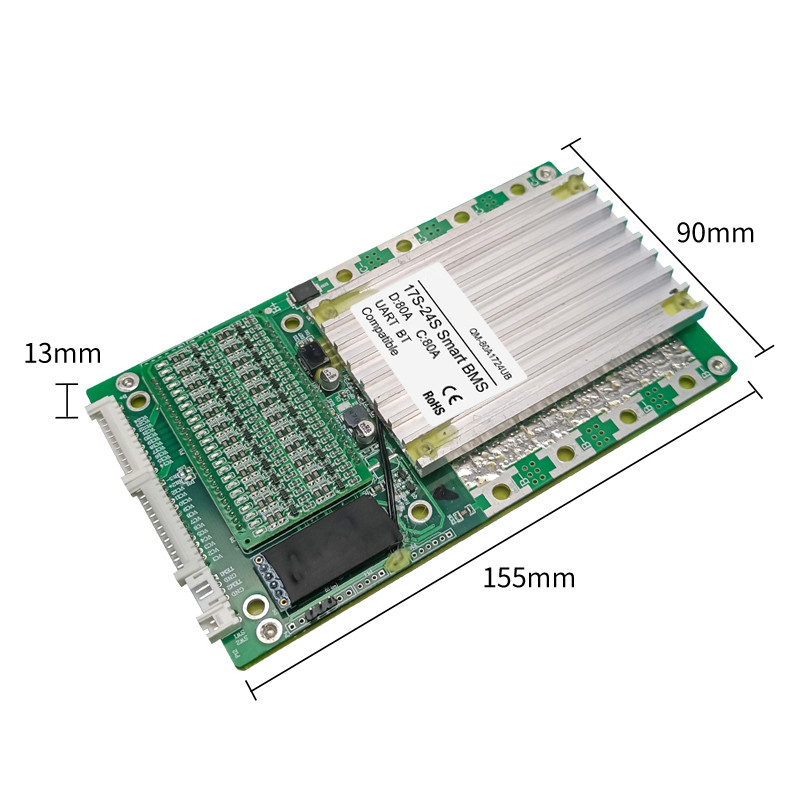

8. Ürün boyutu: 155x90x13mm.Herhangi bir pil paketi boyutunda kurulum için uygundur.

9. 17S 18S 19S 20S 21S 22S 23S 24S pil takımı ile uyumludur.

10. Uygulama ana arayüzü ekran parametreleri:

1) Tam kapasite

2) Kalan kapasite

3) Döngü sayısı

4) Sağlık Endeksi

5) En yüksek hücre voltajı

6) En düşük hücre voltajı

7) Maksimum sıcaklık

8) Minimum sıcaklık

9) Hücre aşırı gerilimi ve düşük gerilimi

10) Pil takımı aşırı gerilimi ve düşük gerilimi

11) Aşırı akımı şarj etme ve boşaltma

12) Yüksek sıcaklık ve düşük sıcaklık şarj ve deşarj

13) Kısa devre, fark basınç koruması

14) İkincil deşarj akımı

15) Her hücre voltajı

16) Gerçek zamanlı sıcaklık

17) Kapasite yüzdesi

18) Ekran voltajı ve pil kapasitesi

11. Koruma parametresi ayarları değiştirilebilir:

1) Toplam gerilim aşırı gerilim ve düşük gerilim koruma değeri, koruma gecikmesi, bırakma gerilimi, bırakma gecikmesi

2) Hücre aşırı gerilim ve düşük gerilim koruma değerleri, koruma gecikmesi, bırakma gerilimi, bırakma gecikmesi

3) Yüksek sıcaklık ve düşük sıcaklık şarj ve deşarj koruma sıcaklığı, zaman gecikmesi, serbest bırakma sıcaklığı, serbest bırakma

gecikme.

4) Şarj ve deşarj aşırı akım koruma değeri, gecikme, serbest bırakma değeri, serbest bırakma gecikmesi.

5) İkincil deşarj aşırı akım koruma değeri, gecikme, bırakma değeri, bırakma gecikmesi.

6) Kısa devre ve fark basınç koruma değeri.

7) Denge gerilimi, fark basıncı, orantı, etkinleştirme, düşük hız, orta hız ve tam hız denge basıncı

diferansiyel.

8) Değiştirilebilir donanım parametreleri: toplam dizi sayısı, nominal kapasite, yinelemeli üst ve alt limit daralma yüzdesi,

önyargı akımı, gerçek tam kapasite ayar oranı, şarj ve deşarj enerji verimliliği yüzdesi, yavaş, orta ve hızlı

uyku ve diğer değiştirilebilir parametreler.

9) Fabrika ayarlarını sıfırlayabilir ve geri yükleyebilir

12. Bu ürünü sipariş eden tüm alıcılara APP yazılımının İngilizce kılavuzunu göndereceğiz.

13. Talebiniz 20 parçaya ulaşırsa, B - ve C - tellerinin uzunluğunu ve boyutunu özelleştirmenize yardımcı olabiliriz.

14. Paket içeriği: BMS+bluetooth modülü+kabloları.
