Akıllı Karınca LTO Pil BMS 10S-24S 450A 300A 200A Li Polimer Pil için

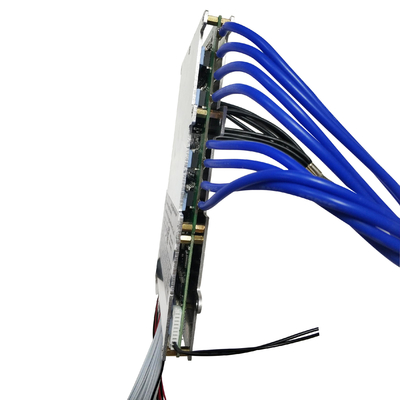

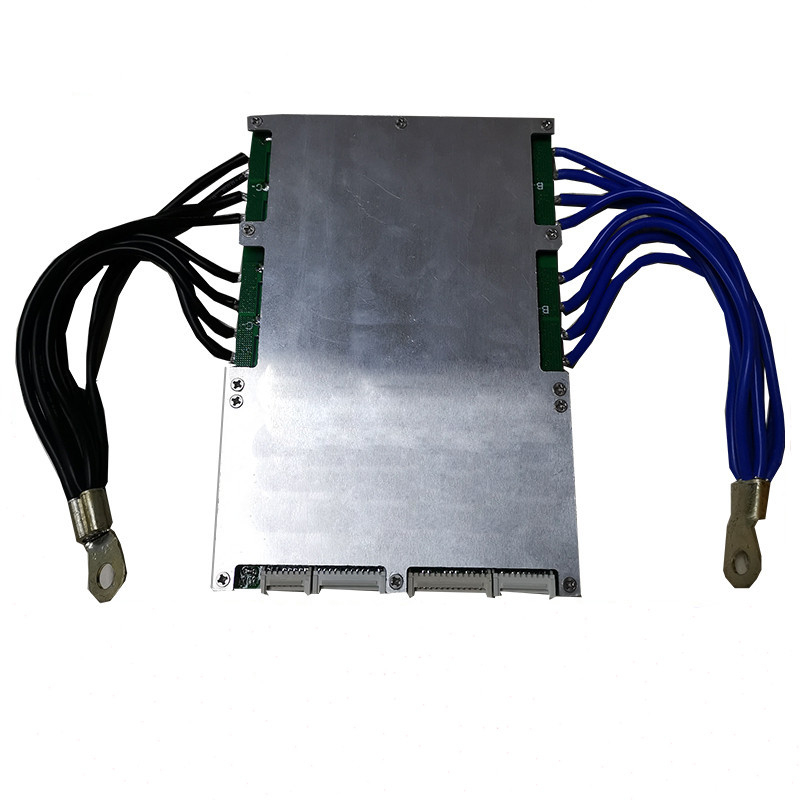

10S-24S 450A 300A 200A 100A 70A Li-ion Li-polimer LiFePO4 LTO Pil BMS Koruma Devre Kartı Akıllı Karınca BMS

Ürün tanıtımı:
Destek :
10S -24S li-ion pil (30V-102V Lityum pil hücresi)
13S -24S lifePo4 pil (30V-88V Lityum demir fosfat pil hücresi)
15S -24S LTO pil (30V-68V Lityum titanat pil hücresi)
Varsayılan, li-ion parametreleridir.Bluetooth'u telefona bağladığınızda, tıklayıp lifePo4 / LTO parametrelerini ayarlayabilirsiniz.varsayılan ayar 24S'dir, başka sayıda hücre için kullanıyorsanız, uygulamada değiştirin.
Tek hücre voltajı algılama aralığı 1V-4.6V.Yüksek hassasiyetli algılama hücresi voltaj hatası 5MA'dan azdır
Şarj akımı: 50A
Deşarj akımı: 70A 100A 150A 200A 300A seçmek için
Denge akımı: 200MA.Kontrollü denge modu, şarj başladığında, voltaj farkı tarafından algılanabilir.
tespit edilen voltaj farkının ayarlanan değerden büyük olduğu.
Yüksek hassasiyetli coulomb sayaç fonksiyonu sıcaklık kontrolü algılama Salon hızı ölçümü

Bluetooth bağlantısı: android ve IOS telefon desteği
Destek hücreleri: Destek Li-ion, Lipo, 18650, Lifepo4, LTO ve benzeri
Voltaj doğruluğu: Tek hücre voltaj algılama aralığı (1.5-4.6V), bu nedenle çeşitli hücre kullanımını destekler, 3 mV içinde doğruluk hatası
Bırakma teli koruması: telin iyi kaynaklanmadığını ve voltajın yanlış olmasına neden olduğunu tespit edin. Denge teli düşürme hücresi koruması
Aşırı şarj koruması: Yüksek hassasiyetli algılama voltajı, tek aşırı şarj koruması ve toplam voltaj aşırı voltaj koruması ayarlamak için Bluetooth'a bağlanın
Aşırı deşarj koruması: Yüksek hassasiyetli algılama voltajı, tek hücreli aşırı deşarj koruması ve toplam voltaj düşük voltaj koruması ayarlamak için Bluetooth'u bağlayın
Kısa devre koruması: Kısa devre koruma değerini ayarlamak için Bluetooth'a bağlanabilir, 0'a değiştirmek kısa devre korumasını kapatır
Aşırı akım koruması: Aşırı akım koruma değerini ayarlamak için Bluetooth'a bağlanabilir (maksimum 300A)
Akım algılama: satın alınan koruma levhasının mevcut aralığında

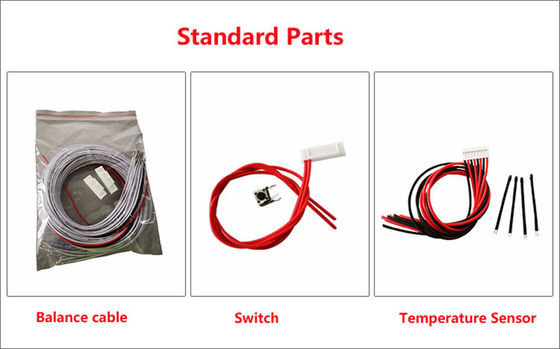

Sıcaklık kontrol koruması: Koruma panosu, yerleşik dengeli sıcaklık kontrolü, güç sıcaklığına sahiptir ve yüksek sıcaklık tehlikesini önlemek için 4 sıcaklık kontrolü ile bağlanabilir.
denge akımı: 200 mA, yüksek voltaj ve düşük voltaj deşarj dengesi
Deşarj akımı: satın alma seçimindeki akıma tepe deşarj akımı olarak bakın
Coulomb sayacı: Talaş direnci arasındaki kompanzasyon 1-24S pil bağlantısı çok uzun, tel direncinin çok büyük olmasına neden oluyor, şarj ve deşarj sırasında hücre voltajı çok büyük, normal olarak kullanılamaz
Bağlantı iç direnci: mevcut zaman puanlamasına göre kalan pil kapasitesini ve şarj akımını doğru bir şekilde hesaplayın

RFQ

1. Ortak bağlantı noktası ve ayrı bağlantı noktası nedir?fark ne?
Örnek olarak 13S 48V 15A BMS alıyoruz, ortak bağlantı noktası 15A, şarj katotunuzun ve deşarj katodunuzun aynı nokta ucuna (P-'miz) bağlı olduğu, ortak bağlantıda şarj katodunun ve deşarj katodunun kullanıldığı anlamına gelir.
bağlantı noktası, bu nedenle şarj akımı ve deşarj akımı aynı 15A'dır.Ayrı port, şarj katodu (C-) ve deşarj katodu (P-) ile ayrı olarak bağlanırken, şarj akımı ve deşarj akımı farklıdır, deşarj akımı 15A, şarj akımı 8A.

2. Denge işlevi nedir?
Çalışma prensibi ve işlevi aşağıdaki gibidir, bir hücre voltajınız alarm voltajına kadar (4,18V'a kadar Li-ion, (3,6V'a kadar) LifePo4), daha sonra hücre Dengesi çalışmaya başlar, denge direnci 35ma ile deşarj olmaya başlar (denge olduğunda deşarj çalışmaya başlar, BMS biraz ısınmaya başlar, bu normal yansımadır), hücre hem şarj hem de deşarj durumundadır ve diğerleri alarm voltajına ulaşmamış (Li-ion 4.18V, LifePo4 3.6V) sadece şarj durumundadır, deşarj olmaz, hızlı hücre voltajı alarm voltajına ulaştığında (Li-ion 4.25V, LifePo4 3.75V) BMS güç korumasını başlatır, diğer tüm hücrelerin şarjı durur, bu işlem pilinizin denge akımında şarj olmasını sağlayın ve pil voltajınız denge durumunda, ancak hücre voltajı farkınız büyük bir aralıkta olduğunda, denge iyi çalışmıyor olabilir

3. Pil kapasitesi ve BMS akımı arasındaki ilişki?
Pil kapasitesi ile BMS akımı arasında doğrudan bir ilişki yoktur, büyük kapasite büyük bir pil anlamına gelmez, ancak sürekli akıma güvenin, yani motorunuz güçlüyse, yüksek BMS akımını seçmelisiniz, güvenilmez pil kapasitesi hakkında.

4. Ne tür bir şarj cihazı seçmeliyim?
Lityum pil, belirli şarj cihazını seçmeli, Kurşun asitli pil için Şarj Aleti kullanmayın, çünkü kurşun asitli şarj cihazı, BMS'yi aşırı şarjdan korumayacak olan yüksek basınçlı arıza korumalı MOS'a sahip olabilir.Life Po4 pil şarj cihazı voltajı=pil dizisi No.X3.6V, Li-ion pil şarj cihazı voltajı=Pil dizisi No.X4.2V.

5. Hangi mevcut BMS'yi seçmeliyim?
Örnek olarak 10S 36V alın: Seçtiğiniz mevcut BMS, E-bisiklet Motorunuzun gücüne ve kontrol cihazının akım sınırlamasına bağlıdır.örneğin, 350W altı için 15A, 500W altı için 20A, 800W altı için 30A, 1000W altı için 60A, 1200W'dan yüksek olanlar için öneriler için servis uzmanımızla iletişim kurun, bir bütün olarak, devam akımı Kontrolördeki akım sınırlamasından daha yüksek olacaktır.

6. BMS'im hasar gördü mü?
BMS'nin hasar görüp görmediğini yargılamak istiyorsanız, lütfen her bir hücre voltajının aynı olup olmadığını test etmek için aşağıdaki adımları izleyin.
voltmetre?hücre voltajı farkı 1,0V'un üzerindeyse, çok uzağa gidemez hatası görüntülenir,
başlangıç ​​aralığı, kısa şarj süresi, tüm bu sorunlar neredeyse pil hücrelerinden kaynaklanır, eğer BMS hasar görmüşse, pilde voltaj varken şarj yok, deşarj yok, deşarj yok.
