Lityum BMS Sistemi
>
|
| Menşe yeri | CE |
| Sertifika | RoHS, CCC, ISO |
| Model numarası | 3-4 S14.4V Lityum BMS Sistemi |

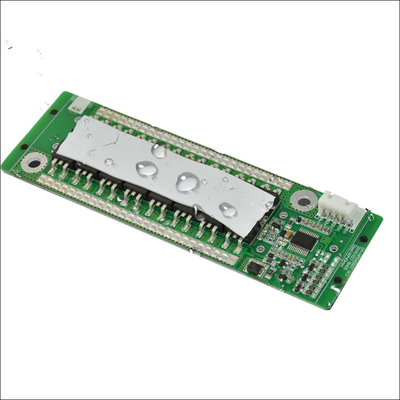

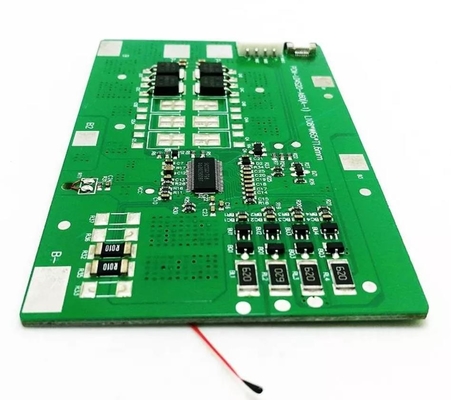

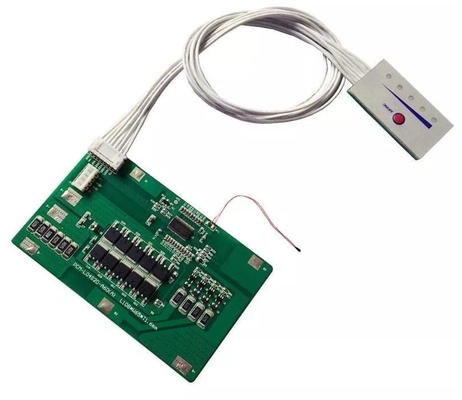

60A Sabit Şarj ve Akım 11.1V veya 14.4V Lityum BMS Sistemi, 3S veya 4S Li İyon Pil Paketi İçin
Başvuru: Bu, Conveter veya güneş enerjisi sistemi için uygulanacak olan 60A sabit sabit deşarj akımına sahip 3 seri 12.6V (11.1) V veya 4S 16.8V (14.4V) Lityum pil paketi için BMS'dir.
| HAYIR. | Test öğesi | kriter | ||
| li-ion | cankurtaran | |||
| 1 | Gerilim | Şarj voltajı | DC:16.8V 4.2v/Hücre | DC:14.4V 3.6v/CV |
| Tek hücre için denge voltajı | 4,20±0,025V | 3,60±0,025V | ||
| 2 | Akım | Tek hücre için denge akımı | 42±5mA | |
| Anlık tüketim | ≤20mikroA | |||
| Maksimum sürekli şarj akımı | 50A | |||
| Maksimum sürekli Boşaltma akımı | 50A | |||
| 3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V | 3,9±0,025v |
| Aşırı şarj algılama gecikme süresi | 0.5S-2S | |||
| Tek hücre için aşırı şarj serbest bırakma gerilimi | 4,05±0,05V | 3,8±0,05V | ||
| 4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2,5±0,08V | 2,0±0,08V |
| Aşırı deşarj algılama gecikme süresi | 10mS-200mS | |||
| Tek hücre için aşırı deşarj serbest bırakma gerilimi | 3.0±0.1V | 2,5±0,1V | ||
| 5 | Aşırı akım koruması | Aşırı akım algılama voltajı | 0,2±0,025V | 0,1±0,025V |
| Aşırı akım algılama akımı | 150±30A | |||
| Algılama gecikme süresi | 5ms-20ms | |||
| Serbest bırakma koşulu | yükü kesin ve şarj edin | |||
| 6 | Kısa koruma | Algılama koşulu | Dış kısa devre | |
| Algılama gecikme süresi | 200-500us | |||
| Serbest bırakma koşulu | yükü kesin ve şarj edin | |||
| 7 | Rezistans | Koruma devresi (MOSFET) | ≤20mΩ | |
| 8 | Sıcaklık | Çalışma Sıcaklığı Aralığı | -40~+65ºC | |
| Depolama Sıcaklık Aralığı | -40~+125ºC | |||
Notlar;1.Pil Paketinden önce, lütfen hücrenizi iyi tutarlılık durumunda derecelendirin (voltaj farklı olmalıdır)
0.05V'tan fazla olmamalı, iç empedans 0.5mO'dan fazla olmamalı, kapasite farkı 30mA'dan fazla olmamalıdır)
NCM pil veya Li ion pil için, başlangıç voltajı 4V'tan fazla olmamalı ve 3V'tan düşürülmemelidir,
Akü önce paralel bağlanmalı sonra seri bağlanmalıdır.
2. B-telini önce ve sonra kesinlikle 1 hücreli pozitiften 4 hücreli pozitife doğru sırayla bağlayın.
Not: Pil BMS'sinin herhangi bir potansiyel hasar görmesini önlemek için lütfen bu kabloları kesinlikle yukarıdaki gibi bağlayın.
